Система Контролю Висівання "RECORD" для зернових пневматичних сітківок

1. Оперативне реагування на відхилення в роботі пневматичних сіток (це те, що немає часткових і суцільних просівок):

• , що зависла грудка насіння або добрив у насінні або сочинці (навіть у нижній його частині) у всьому діапазоні робочих режимів висівання до 20% діаметра. Практично перебування в насінні грудка добрив або насіння діаметром 1-1,5 см призводить до зниження рівня потоку висіву та зображається на екрані зменшеним графіком, у разі зниження нижче аварійного рівня «потока висіву», видається «аварійне повідомлення» з No датчика, що супроводжується звуковим сигналом;
• немає насіння або добрив у бункерах;
• не надходить посівний матеріал у дозатор (зависання в бункері);
• не надходить посівний матеріал у розподілювачі сітківки (залипання котушки дозатора або несправність приводу дозатора);
• часткова або повна деформація насінняпроводу (пошкодження);
• зменшення потоку повітря від турбіни сітківниці;
• часткове або повне перекриття виходів розподілювачів сітківки;
• наявність сторонніх предметів, зміщення або пошкодження котушки дозатора;

2. Контроль «потоку» насіння (включно з дрібною фракцією) або добривами із насінняпроводів за допомогою високочутливих світлодіодів и спеціальної форми внутрішньої поверхні датчиків;

3. Можливість контролювати два різні «потоки» одночасно на одному екрані (наприклад: насіння та добрива висіваються в різні насінняпроводи з різними «нормами висівання»);

4. Можливість одночасного контролю та керування внесенням рідких комплексних добрив (у разі доукомплектації відповідним обладнанням);

5. Можливість віддаленого контролю, зміни параметрів роботи системи та on-line передавання даних якості посіву на сервер (у разі доукомплектації відповідним обладнанням);

6. Багатофункціональний web-інтерфейс сервера віддаленого доступу;

7. Передбачено обмеження прав доступу до зміни основних параметрів системи;

8. Видання «аварійних повідомлень» у разі відхилення від допустимих значень параметрів (інформаційним вікном, миготливим значенням, символом або графіком і супроводжується звуковим сигналом);

9. Автоматичний розрахунок аварійного рівня «потоку висіву»;

10. Швидкий доступ до всіх параметрів системи за символічними позначеннями на 7-дюймовим кольоровим сенсорному екрані;

11. Відтворення на екрані панелі оператора аварійного (з/с і аварійна лінія) і фактичного рівня «потоку висіву» по всіх насінняпроводах посівного комплексу одночасно (графіки);

12. Визначення рівномірності висівання по кожному насінню сітківниці;

13. Підрахунок обробленої площі, (га);

14. Відносний підрахунок кількості висіяного насіння кожним сошником і сіевкою загалом;

15. Визначення швидкості руху посівного агрегату, (км/год);

16. Контроль рівня насіння й добрив у бункерах (верхній і нижній рівні);

17. Контроль обертів валів дозаторів і визначення «норми висівання», (кг/га);

18. Збереження інформації в пам'яті системи 10 полів (до 500 га кожен) і подальший аналіз показників посіву, а саме:

• середня швидкість під час посіву, (км/год);
• загальна оброблена площа під час посіву, (га);
• облік «аварій» з поділом за видами по кожному насінняпроводу, (шт);
• визначення «прохідного шляху» в «аварійній ситуації» за кожним насінням, (м);
• розрахунок площі засіяної з відхиленнями від норми, (га);
• фіксування дати, часу початку та закінчення роботи за обраним полем і загальна тривалість роботи на ньому;


19. Динамічний зв'язок аварийного рівня «потока висіву» зі швидкістю посівного агрегату;

20. Оперативне оброблення інформації (час опитування всіх датчиків 0,2 секунди) і відображення її на екрані в реальному часу;

21. Датчик не зменшує січення насінняпроводу (товщина стінки датчика 1 мм);

22. Захист датчиків висівки від статичної електрики и потрапляння вологи;

23. Застосування аналогових датчиків висівання (у разі виходу з ладу одного або декількох, система продовжує працювати);

24. Взаємозамінність датчиків висівання в мережі системи — немає потреби присвоювати номери датчикам після заміни;

25. Ресурс роботи датчиків не менш ніж 3-5 років, термін експлуатації системи понад 5 років;

26. Гарантійне (18 місяців) і післягарантійне обслуговування системи (ремонт, оновлення програмного забезпечення та ін.)


СХЕМИ ВСТАНОВКИ СКВ «RECORD» НА ЗОРНОВИХ ПНЕВМАТИЧНИХ СЕЯЛКАХ



Системи «Record» серійно встановлюються на:

зернові сітківки виробництва ТОВ «Велес-агро ЛТД»:

• «SZM NIKA 4»;

• «SZM NIKA 6»;

посівні комплекси виробництва ЧП «Українська Аграрна Техніка»:

• «PARTNER-9».

Налагоджена співпраця з підприємством «Дойче аграртехнік» зі встановлення на нові сітківки  Amazone і ТОВ «Петингер Україна» на сіевки TERRASEM (контроль внесення добрив).

Системи встановлюються зі збереженням гарантії на нові сітківки, як-от:

• Pöttinger
• Amazone
• Lemken
• Sky.

Системи встановлюються на більшість сітківок вторинного ринку таких виробників, як: Amazone, Pöttinger, Horsh, Lemken, Jonh Deere, Great Plains, Gaspardo, Vaderstad, Kvernelend та ін.

СХЕМА РОЗМІЩЕННЯ ККВ RECORD НА ПОСІВНОМ КОМПЛЕКСІ PARTNER


ДАТЧИК КОНТРОЛЮ ВИСЕВА ДЛЯ ПНІВМАТИЧНИХ ЗОРНОВИХ СЕЯЛОК З ДИАМЕТРОМ СЕМ'ЯПРОВО   25/30/32 мм

1. Труба з неіржавкої сталі

2. Конектор живлення

3. Випромінювач

4. Приймач сигналу

5. Кварцовий елемент

6. Конектор заземлення



ПРИМЕНЯЕМОСТЬ ДАТЧИКОВ НА СЕЯЛКАХ:

“LEMKEN“ SOLITAIR 9/8
“JOHN DEERE“ 1835/1850/1860/1895/1990
“GREAT PLAINS“ NTA-3010/3510
“GASPARDO“ PINA, PINTA, PRIMAVERA, SCATENATA, CORONA 400/600
“AMAZONE“ CATAYA, CITAN, AD-P, AVANT, CIRRUS, CONDOR, CAYENA
“HORSH“ MAISTRO 8/12, PRONTO 3/4/6, SPRINTER 3/4/6/8
“CASE“ IH SDX 30/40
“MORIS“ C2 CONTOUR, RAZR, MAXIM II, QUANTUM
“KUHN“ ESPRO 4000/6000 R/RC
“SKY“ EMAXI DRILL, EASY DRILL

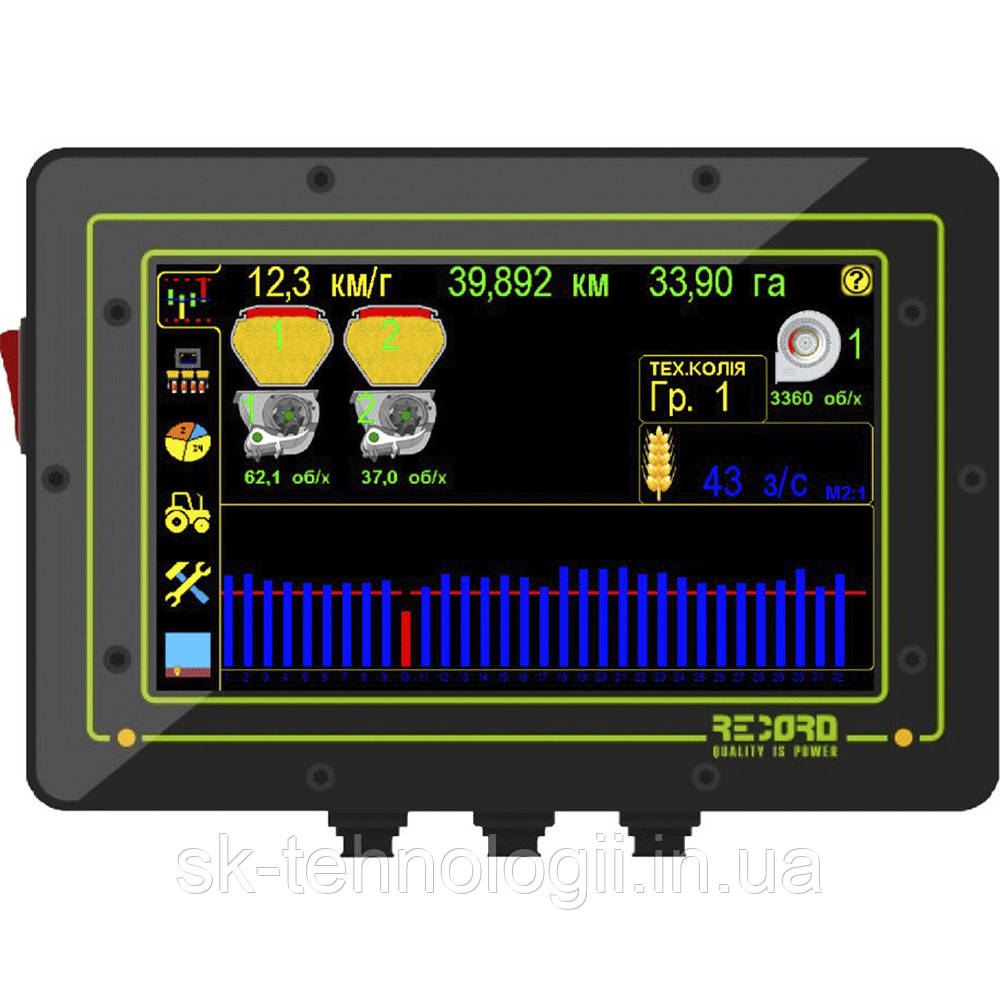

ЕКРАНИ СИСТЕМИ КОНТРОЛЮ ВИСЕВА




ГРАФІЧНИЙ ЕКРАН ВИСЕВА

1. Контроль обертання валу із зазначенням номера дозатора

2. Контроль посівного матеріалу із зазначенням номера першого відсіку зернового бункера

3. Контроль посівного матеріалу із зазначенням номера другого відсіку зернового бункера

4. Швидкість агрегату під час посіву (км/год)

5. «Прохідний шлях» агрегатом (км)

6. Загальна засіяна площа поля (га)

7. Оберти вентилятора (об/хв)

8. Мінімально допустиме значення рівня «потоку висіву» (з/с)

9. Графіки рівня «потоку висівання» по кожному насінняпроводу

10. Послідовні номери насінняпроводів (рядів) є кнопками для виклику «вікна стану датчика»

11. Кнопка переходу на «графічний екран висівки»

12. Кнопка переходу на «екран конфігурації системи»

13. Кнопка переходу на «екран статистики»

14. Кнопка переходу на «екран робочих налаштувань»

15. Кнопка переходу на «екран сервісу та доступу»

16. Кнопка режиму роботи системи:

А. «Режим контроля»

Б. Символ «Процеса посіву»

В. «Режим спостереження»


ОПИС

Діаграма висівання представлена такими компонентами:

1. Контрольований мінімально допустимий рівень «потоку висіву» – горизонтальна лінія червоного кольору в центрі діаграми та значення (зерен/секунду) над зоною зображення графіків.

2. Графіки рівня «потоку висівання» — стовпчики даних по кожному насінняпроводу.
Стовбики синього кольору розміщені вище горизонтальної контрольної лінії — фактичний рівень «потоку висіву» відповідає встановленому допустимому значенню. У разі зниження фактичного рівня «потоку висіву» нижче від допустимого значення стовпчики стають червоного кольору, розміщені під контрольною лінією та видається «аварійне повідомлення» — «висів нижче за норму».





ЕКРАН СТАТИСТИКИ

1. Порядкові номери висівних насінняпроводів (рядів)

2. Кнопки «вибору» номери поля для збереження та перегляду інформації

3. Кількість висіяного насіння по кожному насінняпроводу та сумарне сітківкою під підсумковою лінією (шт.)

4. Загальна кількість «аварій» по кожному ряду

5. «Прохідний шлях» у «аварії» кожним сошником (м). Під підсумковою лінією виводиться засіяна площа з відхиленнями від норми (Га)

6. Кнопки «пролискування», використовуючи які можна отримати інформацію з усіх насінняпроводів

7. Кнопки «пролискування», використовуючи які можна отримати інформацію з усіх насінняпроводів

8. Кнопка «Інфформації» (версія програм. забезпечення)

9. Кнопка «введення» — робить вибране поле активним для збереження в ньому інформації з показників роботи

10. Кнопка «скидання» («відміна» — огортає напрацьовані дані за обраним полем

11. Загальна засіяна площа полем, га

12. «Прохідний шлях» агрегатом (км)

13. Середня швидкість агрегату (км/год)

14. Час, дата початку та закінчення роботи



ОПИС

Для перевірки роботи механізатора, ведення статистики та аналізу даних система контролю висівання «Record» має пам'ять на 10 полів (до 500 га кожна). Вибираючи номер поля агроном, що цікавить, власник використовуючи «рівень доступу Агроном» можуть отримувати необхідну інформацію, за всіма параметрами висівання на ньому.





КОНЛАЙН ПЕРЕДАВАННЯ ДАНИХ НА СЕРВЕРД



СКВ «Record» для дистанційного контролю та зміни параметрів роботи системи може комплектуватися GSM-модулем і GPS датчиком власного виробництва. У такій комплектації система виконує online передавання даних якості посіву на сервер ТОВ «Трак». Дані передаються з прив'язкою до місцевості.

Функціональність Web-інтерфейса сайту віддаленого доступу track.seeding.com.ua:

1. авторизований вхід на сторінку віддаленого доступу;
2. графічне зображення на мапі, накопичених даних за «статистикою висівки»;
3. поточне місце посівного агрегату;
4. пройдений шлях, км (похибка вимірювань ≤ 1%);
5. швидкість посівного агрегату, км/год (похибка вимірювань ≤ 1%);
6. можливість вибірок за категоріями:
   • дата (почата з дати та зараз);
   • період (період часу з історії);
   • номер (або назва) агрегата або набір із декількох;
   • номер (або назва) поля;
   • наявність аварій понад зазначений відсоток за площею поля;
   • наявність простоїв;
7. вивід звіту щодо вибірок:
   • оброблена площа, га;
   • площа просів, га;
   • продуктивність — га/год;
   • рівномірність висівання по кожному ряду;
8. можливість введення план-графіка та реєстрації полів:
9. робочий графік (початок робіт, обіди, закінчення робіт або годин на добу) — за узгодженням із замовником;
10. план полів (збережені) з майданчиками, локаціями та описами;
11. звіт про виконання пункту план-графіка (закінчення робіт на вибраному полі).

Ці функції дадуть змогу особам, відповідальними за якість виконуваних робіт, контролювати поточний процес висівання кількох сітківок, перебуваючи водночас у кабінеті біля комп'ютера, і в разі явних відхилень у їхній роботі, оперативно реагувати та не допустити погіршення якості посіву.

На сервері зберігаються напрацьовані дані, які дають змогу проаналізувати весь процес висівання кожного посівного агрегату.

За бажанням користувачів дані з сервера ТОВ «Трак» можуть бути експортовані на інші сервера.
