Система Контролю Висівки "RECORD" для зернових сітківок точного висівання

1. Оперативне реагування на відхилення в роботі сітківок точного висівання (це те, що немає часткових і суцільних просівок):

2. Підвисання або прокручування приводних коліс сітківниці;

3. Утворення насіння в бункерах (повне або часткове брак висівання);

4. Нерівномірність розкладки насіння і висівання через:

5. Статики (без використання рекомендованої суміші тальку та графіту під час висівання апаратами Precision Planting);

6. Липкий протравник насіння (злипання між собою, прилипання насіння до виливального диска та ін.);

7. Несправний технічний стан висівних апаратів сітківки або їхніх приводів;

8. Нерегульовані скибочки насіння («подвійники» та «пропуски»);

9. Невіддалена кількість отворів у диску або їх розмір;

10. Не правильно встановлене передавальне співвідношення зірочок у коробці передач сітківки;

11. Недостатня або надмірна сила вакууму;

12. Завершилися насіння й ін.

13. Швидкий доступ до всіх параметрів системи за символічними позначеннями на сенсорному екрані;

14. Можливість одночасного контролю та керування внесенням рідких комплексних добрив (у разі доукомплектації відповідним обладнанням);

15. Можливість віддаленого контролю, зміни параметрів роботи системи та online передавання даних якості посіву на сервер (у разі доукомплектації відповідним обладнанням);

16. Багатофункціональний web-інтерфейс сервера віддаленого доступу;

17. Оперативне оброблення інформації та відтворення її на екрані в реальному часі;

18. Передбачено обмеження прав доступу до зміни основних параметрів системи;

19. Відображення всіх показників якості посіву (графиками або цифровими значеннями) одночасно за всіма секціями сітківки на 7-дюймовому кольоровому екрані високої роздільної здатності та збереження їх у пам'яті системи;

• засіяна площа поля (га);
• «норма висівання» (тис/га);
• «норма висівання» (шт/м.п.);
• кількість висіяного насіння по кожній секції та сіячці загалом (шт.);
• «подвійники» та «пропуски» (у %);
• «розподіл насіння» — відстань між насінням в ряді (см);
• швидкість посіву (км/год);
• «пройдяний шлях» (км);

20. Видання «аварійних повідомлень» у разі відхилення від допустих значень параметрів (інформаційне вікно, що блимає значенням  або графіком і супроводжується звуковим сигналом);

21. Оптичні елементи не підраховують сторонніх частинок (земля, пісок, рослинні залишки та ін.) розміром менше, ніж насіння, завдяки застосуванню змінюваної «чутливості» датчиків висівання;

22. Спеціально розроблені кронштейни для кожного висівного апарату, встановлюються на передбачені штатні місця (або рекомендовані) у висівальний апарат або на насінняпровід. Водночас датчик контролює всю зону прольоту, не створюючи перешкод для насіння й не змінюючи його траєкторію;

23. Збереження інформації про якість висіву в пам'яті системи 10 полів (до 500 га кожне) і подальший аналіз показників посіву на «екрані статистики» зокрема:

• середня швидкість під час посіву, (км/год);
• загальна оброблена площа під час посіву, (га);
• облік «аварій» з поділом за видами по кожному насінняпроводу, (шт.);
• визначення «прохідного шляху» в «аварійній ситуації» за кожним насінням, (м);
• розрахунок площі засіяної з відхиленнями від норми, (га);
• фіксування дати, часу початку та закінчення роботи за обраним полем і загальна тривалість роботи на ньому;

24. Ресурс роботи датчиків не менш ніж 3-5 років, термін експлуатації системи понад 5 років.

25. Гарантийное (18 місяців) і післягарантійне обслуговування системи (ремонт, оновлення програмного забезпечення та ін.)

СХЕМА РОЗМІЩЕННЯ ККВ «RECORD» НА ТЕХНІК


1. Панель висівання з кронштейном (встановлюється в будь-якому зручному, для роботи механізатора місці);
2. Кабель живлення;
3. Кабель панелі висівання;
4. Кабель зв'язку;
5. Кабель рами;
6. «Датчик висіву» з кронштейном*
7. «Датчик шляху» з кронштейном;
8. Шунт датчика шляху;
9. Місце встановлення шунта та датчика шляху (приводний вал редуктора).
* (розташовуються по черзі відповідно до їхніх порядкових номерів);

Монтаж системи здійснюється як самостійно в господарстві, так і дилерами під час введення сітківки в експлуатацію. Можливий виїзд сервісного фахівця для встановлення та консультацій.

Система комплектується датчиками , що встановлюються у висівний апарат (СУПН, УПС, СУ, Веста профі, Gaspardo, Optima, Planter, Agrolead, Multicorn, Monosem, Тодак та ін.), або датчиками, що встановлюються безпосередньо на насіння (John Deere, Great Plains, Kinze, Monosem, СПМ, Вега, Вега профі та ін.)

РОЗМІШЕННЯ СИСТЕМИ КОНТРОЮ НА СЕЯЛКАХ ТОЧНОГО ВИСЕВА

1. Панель висівки з кронштейном
2. Кабель живлення
3. Кабель зв'язку
4. Кабель панелі висівання
5. Місце кріплення панелі висівання
6. Датчик шляху
7. Кронштейн кріплення датчика шляху
8. Шунт датчика шляху
9. Кабель рами
10. Місце встановлення шунта та датчика шляху
11. Датчик висівання з кронштейном

ДАТЧИК КОНТРОЛЮ ВИСЕВА ДЛЯ АНКЕРНИХ СЕЯЛОК:

1. Корпус датчика з платою

2. Світлодіод контролю роботи датчика* (у разі реєстрації прольоту зерен світлодіод кліпає зеленим кольором)

3. З'єднувальний кабель

4. Приймач сигналу

5. Кронштейн датчика

6. Випромінювач







ДАТЧИК КОНТРОЛЮ ВИСЕВА ДЛЯ ДИСКОВИХ СЕЯЛОК:



1.Корпус датчика з платою

2. Світлодіод контролю роботи датчика* (у разі реєстрації прольоту зерен світлодіод кліпає зеленим кольором)

3. З'єднувальний кабель

4. Корпус приймача з платою

5. Випромінювач

6. Насіння дроту



ЗАСТОСУВАННЯ ДАТЧИКІВ НА СЕЯЛКАХ ТОЧНОГО ВИСЕВА:



“ЭЛЬВОРТИ (ЧЕРВОНА ЗIРКА)” VEGA 16/8/6 (PROFI)
“ЭЛЬВОРТИ (ЧЕРВОНА ЗIРКА)” VESTA 8/6
“ЭЛЬВОРТИ (ЧЕРВОНА ЗIРКА)” VESTA 8/6 PROFI
“HARVEST“ SPACE 560
“HARVEST” MULTICORN 560
“FAVORIT(ФАВОРИТ)” ВЕСНА 12/8/6
“VELES AGRO“ SPM 8/6
“REMSINTEZ”  УПС 8/6 (СПУ 8/6)
СУПН 8, СУПН 6
“TODAK” СТВТ 12/8 М

“MONOSEM” NC, NG
“MULTICORN“ SK 12/8/6 (FS)
“MASCHIO GASPARDO“ MTR, MT 12/8/6/4
“MASCHIO GASPARDO” SP SPRINT 12/8/6/4
“JOHN DEERE“ 7000, 7200
“GREAT PLAINS“ PD8070
“KVERNELAND” OPTIMA
“KINZE“ 3000, 3600, 3700
“KUHN” PLANTER
“KUHN” MAXIMA





ЕКРАНИ СИСТЕМИ КОНТРОЛЮ ВИСЕВА

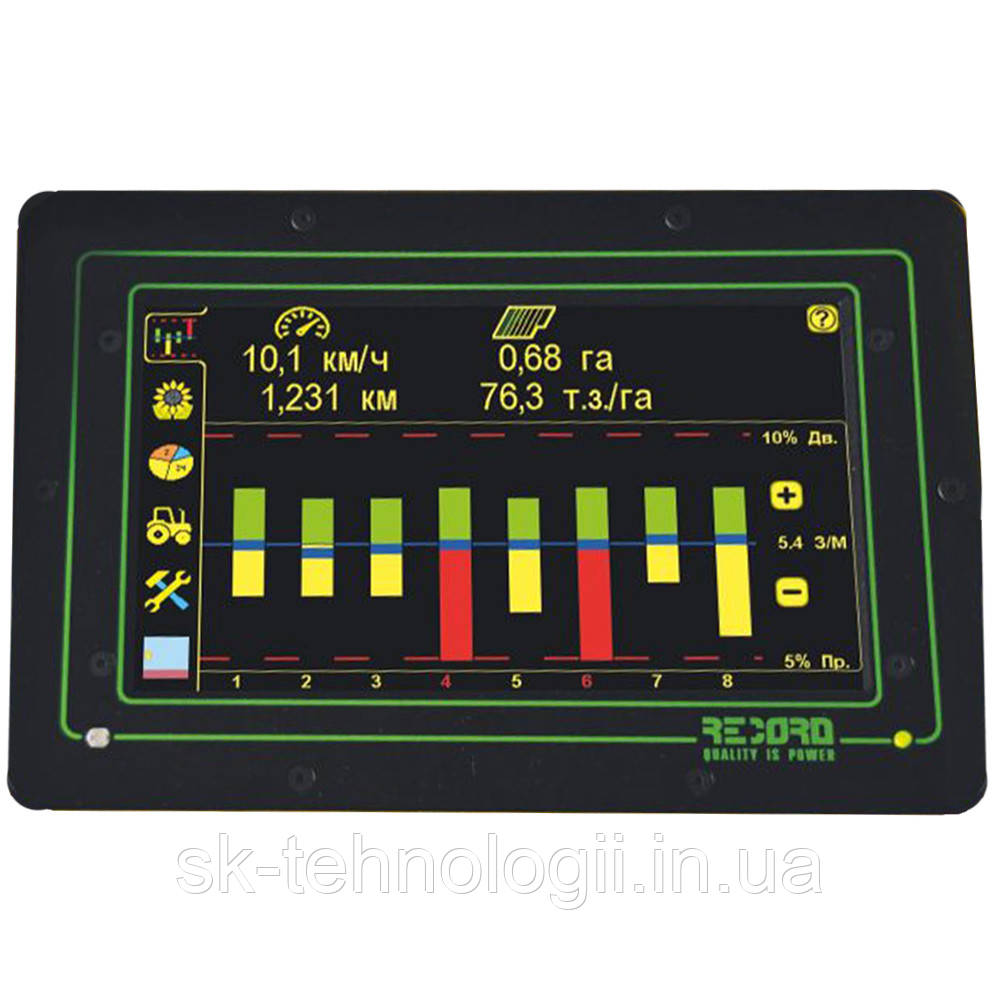

ГРАФІЧНИЙ ЕКРАН ВИСЕВА

1. Швидкість транспорту (км/год)

2. Пройдений шлях (км)

3. Загальна засіяна площа за поточною полем (га)

4. Кількість висипаних зерен т.з./га (тисяч зерен/га)

5. правна інформація (Описування поточних значків на панелі висіву)

6. Максимально допустиме відхилення «подвійників» у відсотках

7. Кнопка збільшення норми висівання в зернах на 1 м.

8. Контрольована норма висівання в зернах на 1 м.

9. Кнопка зменшення норми висівання в зернах на 1 м.

10. Максимально допустиме відхилення «пропусків» (%)

11. Нумерація рядів

12. Зона побудови діаграми


ДИАГРАММА ВИСЕВА СУСТЕЇТ ІЗ СЛЕДУХ КОМПОНЕНТІВ:



• Контрольована «норма висівання» — горизонтальна лінія синього кольору в центрі діаграми та значення праворуч від неї.
• Кнопки «+» і «-» для регулювання контрольованої «норми висівання». Діапазон регулювання від 1,0 до 40,0 зерен на метр із кроком 0,1.
• Межі допустимих значень «подвійників» і «пропусків» — дві горизонтальні лінії червоного кольору та значення праворуч від них. Значення встановлюються на «екрані робочих налаштувань»
• Графіки висівання стовпчики даних за рядами.



ГРАФІКИ ОТОБРАЖУЮТЬ СЛІДУВАЛЬНІ ПАРАМЕТРИ ВИСЕВА:



• Фактичну «норму висівання» – горизонтальна смужка синього або блакитного кольору. Якщо фактична «норма висіву» відповідає допустимому значенню — смужка синього кольору та розміщена на одному рівні з лінією контрольованої «норми висіву», якщо фактична «норма висівання» за цим рядом не відповідає допустимому значенню — смужка блакитного кольору та розміщений вище або нижче лінії контрольованої «норми висіву».

• «Двійники» — стовпчик, розташований вище лінії контрольованої «норми висівання». Значення «подвійників» в допустимих межах — колір стовпчика зелений. Якщо значення «подвійників» перевищує допустимі межі, колір стовпчика стане червоним і система видасть «аварійне повідомлення». Жовтий колір стовпчика — запобіжний стан.

• «Пропуски» — стовпчик, розташований нижче лінії контрольованої норми висівання. Принцип відтворення, як-от «подвійники».



ТАБЛИЧНИЙ ЕКРАН ВИСЕВА

1.  Порядковий номер ряду

2.  Кількість висипаних зерен по кожному ряду (шт)

3. Фактична норма висівання зерен у шт. на 1 м.п. по кожному ряду

4. Кількість «подвійників» по кожному ряду (%)

5. Кількість «пропусків» по кожному ряду (%)

6. правна інформація (запис поточного значків на панелі висівання)

7. Швидкість транспорту (км/год)

8. Пройдена відстань (км)

9. Загальна засіяна площа за поточною полем (га)

10. Середня кількість зерен висипаних на 1 гектар

11. Середній результат (зерен на 1 м.п.; «подвійників» %; «пропусков» %)

12. Сумарна кількість висипаних зерен



ОПИС

Для зручності користування системою контролю висівання передбачена можливість контролювати процес висівання у формі цифрових значень. Для цього використовується «таблевий екран висівки». На цьому екрані, як і на графічному, під час висівання, якщо одне з значень стає червоним — необхідно зупинитися, з'ясувати причину відхилень у роботі та усунути її.



ЕКРАН СТАТИСТИКИ

1. Порядковий номер ряду

2. Кнопки вибору номера поля для перегляду статистики. Жовтою рамкою виділено поле, що проглядається. Зеленим фоном виділений номер поля, у якому пишеться статистика (активне поле). Також активне поле вирізняється жовтим кольором тексту даних

3. Кількість висіяних насіння по кожному ряду та сумарне значення під підсумковою лінією

4. Фактична норма висівання по кожному ряду в процесі посіву та середнє значення норми висівання по кожному ряду за простого. Під підсумковою лінією зображається середні значення за сіевкою

5. Кількість подвійників по кожному ряду у відсотках та середнє значення за сіевкою під підсумковою лінією

6. Кількість пропусків по кожному ряду у відсотках і середнє значення за сіевкою під підсумковою лінією

7. Кількість аварій (Невідповідність норми, перевищення подвійників, перевищення пропусків, аварії через зв'язок) по кожному ряду

8. Кількість пройдених метрів у аварії кожним датчиком. Під підсумковою лінією виводиться засіяна площа з відхиленнями від норми

9. правна інформація (Описування поточним. значків на панелі висіву)

10. Кнопки прокрутки. На екран статистики одночасно виводиться інформація про вісім рядів. Якщо сітківка має понад вісім рядів висівання, то інформацію за ними можна отримати, використовуючи кнопки прокручування

11. Кнопка «Інфформації». Під час натискання на кнопку виводиться інформація про версію прошивки панелі висівання

12. Кнопка «Вибір» — робить вибране поле активним для запису в нього статистики

13. Кнопка «Скидання» («Відміна») - стирає статистику за обраним полем (доступно для користувачів із рівнем доступу «Агроном» і «Сервіс»)

14. Середня швидкість висівання за обраним полем

15. Пройдений шлях сітківкою на вибраному полі

16. Середня кількість висипаних зерен за обраним полем у тисячах зерен на гектар (т.з./га)

17. Початок і закінчення роботи з обраним полем

18. Загальна засіяна площа полем

19. Площа поля засіяна з відхиленнями (га)

ОПИС

Для контролю роботи механізатора та ведення статистики з подальшим аналізом із засіяних крисів, система контролю висівання "Record" тримає в пам'яті до 10 оброблених полів. Вибираючи номер поля, що цікавить, для перевірки якості висівання, агроном або власник може миттєво отримати необхідну інформацію за всіма параметрами висівання на ньому.





ЕКРАН ПАРАМЕТРОВ СИСТЕМИ

1. Кнопка зменшення гучності сповіщень

2. Поточний час і дата

3. Кнопка збільшення гучності сповіщень

4. правна інформація (Описування поточних значків на панелі висіву)

5. Мова системи (Зеленим підсвічується обрана мова)

6. Рівень допуску (Зеленим підсвічується обраний рівень)



УРОВЕНЬ ДОСТУПА — у системі контролю висівання є поділ прав доступу для різного персоналу — МЕХАНІК (механізатор), АГРОНОМ и СЕРВІС





МЕХАНІЗАТОР

Механізатор має доступ до таких функцій і параметрів:
* Керування режимом контролю та спостереження;
* Керування нормою висівання;
* Вибір активного поля для ведення статистики;
* Прання статистики за полем 1;
* Зняття з контролю того, хто відмовився або не використовуваний датчик висіву;
* Зміна гучності аварійних сповіщень;
* Вибір мови довідки;
* Виклик довідки.





 АГРОНОМ

Агроном додатково має доступ до таких функцій і параметрів:
* Прання статистики за кожним полем;
* Керування шириною захоплення сітківниці;
* Керування кількістю контрольованих рядів висівання;
* Допустимим максимальним відхиленням від відсотка двійнят, перепусток і норми висівання;
* Калібрування датчика пройденого шляху;
* Керування часом фільтрації аварій;
* Зміна часу та дати, використовуваних під час ведення статистики;
* Зміна пароля для рівня доступу АГРОНОМ. Заводське встановлення пароля для рівня доступу Агроном — 11111.



За рівня доступу СЕРВІС оператор додатково має доступ до сервісних екранів із додатковими сервісними можливостями.





ЕКРАН ПАРАМЕТРОВ ВИСЕВА

1. Ширина захоплення сітківки

2. Кількість висівних сошників

3. Максимально допустиме відхилення (аварійне відхилення) «подвійників» (%)

4. Максимально допустиме відхилення (аварійне відхилення) «пропусків» (%)

5. Максимально допустиме відхилення (аварійне відхилення) фактичної норми висівання від контрольованої (%)

6. Розрахункова кількість імпульсів датчика шляху на кілометр

7. Задана відома відстань у метрах для калібрування датчика шляху

8. Максимально допустима швидкість (аварійне відхилення) під час висіння (км/год)



ОПИС

УВАГА: Дані на цьому екрані можуть бути відредаговані тільки користувачем із рівнем доступу — Агроном. Кожна позиція екрана у разі некоректного введення може істотно спотворити кінцеві дані засіяною площею, а найголовніше, різко знизити показники засіяного поля або призвести до перевищення за посівним матеріалом.







ПРИМІР РОБОТИ З ЕКРАНОМ ПАРАМЕТРОВ ВИСЕВА

1. Натисканням вибираєте на екрані позицію, яку необхідно змінити — ШИРИНА ЗАХВАТУ (м)

2. Вводьте необхідне Вам значення

3. Підтвердження натисканням кнопки "Ввод"

4. У результаті, ця позиція на екрані буде змінена. Якщо Ви випадково помилилися, можна почати введення заново, досить просто скасувати дію, натиснувши кнопку "Відміна"



ЗАСТОСУВАННЯ

Аналогічно проводьте зміни інших позицій.



КОНЛАЙН ПЕРЕДАЧА ДАННЫХ НА СЕРВЕР


СКВ «Record» для дистанційного контролю та зміни параметрів роботи системи може комплектуватися GSM-модулем і GPS датчиком власного виробництва. У такій комплектації система виконує online передавання даних якості посіву на сервер ТОВ «Трак». Дані передаються з прив'язкою до місцевості.

Функціональність Web-інтерфейса сайту віддаленого доступу track.seeding.com.ua:

1. авторизований вхід на сторінку віддаленого доступу;
2. графічне зображення на мапі, накопичених даних за «статистикою висівки»;
3. поточне місце посівного агрегату;
4. пройдений шлях, км (похибка вимірювань ≤ 1%);
5. швидкість посівного агрегату, км/год (похибка вимірювань ≤ 1%);
6. можливість вибірок за категоріями:
   • дата (почата з дати та зараз);
   • період (період часу з історії);
   • номер (або назва) агрегата або набір із декількох;
   • номер (або назва) поля;
   • наявність аварій понад зазначений відсоток за площею поля;
   • наявність простоїв;
7. вивід звіту щодо вибірок:
   • оброблена площа, га;
   • площа просів, га;
   • продуктивність — га/год;
   • рівномірність висівання по кожному ряду;
8. можливість введення план-графіка та реєстрації полів:
9. робочий графік (початок робіт, обіди, закінчення робіт або годин на добу) — за узгодженням із замовником;
10. план полів (збережені) з майданчиками, локаціями та описами;
11. звіт про виконання пункту план-графіка (закінчення робіт на вибраному полі).

Ці функції дадуть змогу особам, відповідальними за якість виконуваних робіт, контролювати поточний процес висівання кількох сітківок, перебуваючи водночас у кабінеті біля комп'ютера, і в разі явних відхилень у їхній роботі, оперативно реагувати та не допустити погіршення якості посіву.

На сервері зберігаються напрацьовані дані, які дають змогу проаналізувати весь процес висівання кожного посівного агрегату.

За бажанням користувачів дані з сервера ТОВ «Трак» можуть бути експортовані на інші сервера.
