Система контролю висівання для сітківниць точного висівання

СКВ  встановлена на сітківках точного висівання обробляє та відтворює наступну інформацію:

 Засіяну площу поля (га);
 «Норму висівання» (тис/га);
 «Норму висівання» (шт/м.п.);
 Кількість висіяного насіння за секціями та сіевкою загалом (шт);
 «Двійники» та «пропуски» (у %);
 Швидкість посіву (км/год);
 «Прохідний шлях» (км);
 Кількість «аварій» по кожній секції (шт);
 Прохідний шлях у «аварійній ситуації» (м);
 Площа засіяна з відхиленнями від «норми» (га);
 «Випередження насіння» — відстань між насінням в ряді (см).
 Дату та час початку та закінчення роботи за обраним полем;

ДИАГРАММА ВИСЕВА СУСТЕЇТ ІЗ СЛЕДУХ КОМПОНЕНТІВ:
Контрольована «норма висіву» — горизонтальна лінія синього кольору в центрі діаграми та значення праворуч від неї.
Кнопки «+» і «-» для регулювання контрольованої «норми висівки». Діапазон регулювання від 1,0 до 40,0 зерен на метр із кроком 0,1.
Межі допустимих значень «подвійників» і «пропусків» — дві горизонтальні лінії червоного кольору та значення праворуч від них. Значення встановлюються на «екрані робочих налаштувань»
Графіки висівки — стовпчики даних у рядах.

1. Швидкість транспорту (км/год)
2. Пройдений шлях (км)
3. Загальна засіяна площа за поточною полем (га)
4. Кількість висипаних зерен т.з./га (тисяч зерен/га)
5. Додаткова інформація (записування поточних значків на панелі висівання) 6.
6. Максимально допустиме відхилення «подвійників» у відсотках
7. Кнопка збільшення норми висівання в зернах на 1 м.
8. Контрольована норма висівання в зернах на 1 м.
9. Кнопка зменшення норми висівання в зернах на 1 м.
10. Максимально допустиме відхилення «пропусків» (у %)
11. Нумерація рядів
12. Зона побудови діаграми

 Графіки відбивають такі параметри висівання:
 Фактичну «норму висівання» — горизонтальна смужка синього або блакитного кольору. Якщо фактична «норма висіву» відповідає допустимому значенню — смужка синього кольору та розміщена але одному рівні з лінією контрольованої «норми висіву», якщо фактична «норма висівання» за цим рядом не відповідає допустимому значенню — смужка блакитного кольору та розміщений вище або нижче лінії контрольованої «норми висіву».
 «Двійники» — стовпчик, розташований вище лінії контрольованої «норми висівання». Значення «подвійників» в допустимих межах — колір стовпчика зелений. Якщо значення «подвійників» перевищує допустимі межі, колір стовпчика стане червоним і система видасть «аварійне повідомлення».Жовтий колір стовпчика — попереджувальний стан.
«Пропуски» — стовпчик, розташований нижче лінії контрольованої норми висівання. Принцип відтворення, як-от «подвійники».

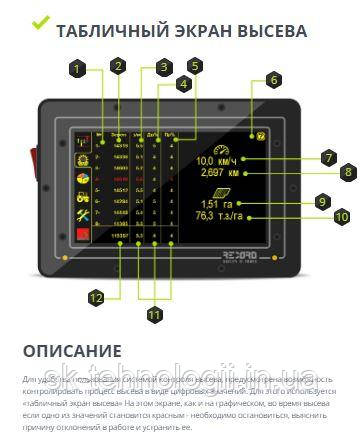

1. Порядковий номер ряду
2. Кількість висиплених зерен по кожному ряду (шт.)
3. Фактична норма висівання зерен у шт. на 1 м.п. по кожному ряду
4. Кількість «подвійників» по кожному ряду (у %)
5. Кількість «пропусків» по кожному ряду (в%)
6.правильна інформація (опис поточного значків на панелі висіву)
7. Швидкість транспорту в км/год
8. Пройдена відстань (км)
9. Загальна засіяна площа за поточною полем (га)
10. Середня кількість зерен висипаних на 1 гектар
11. Середній результат (зерен на 1 м.п.; «подвійників» %; «пропусков»%)
12. Сумарна кількість висипаних зерен

  Порядковий номер ряду

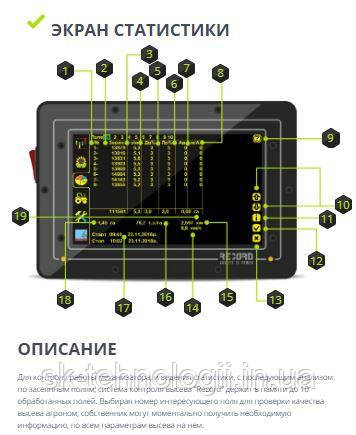

1. Кнопки вибору номера поля для перегляду статистики. Жовтою рамкою виділено поле, що проглядається. Зеленим фоном виділений номер поля, у якому пишеться статистика (активне поле). Також активне поле вирізняється жовтим кольором тексту даних
2. Кількість висіяного насіння по кожному ряду та сумарна під підсумковою лінією
3. Фактична норма висівання по кожному ряду в процесі висівання та середнє значення норми висівання по кожному ряду за простого. Під підсумковою лінією зображаються середні значення за сіевкою
4. Кількість подвійників по кожному ряду у відсотках і середнє значення за сіевкою під підсумковою лінією
5. Кількість пропусків по кожному ряду у відсотках і середнє значення за сіевкою під підсумковою лінією
6. Кількість аварій (відповідність норми, перевищення подвійників, перевищення пропусків, аварії через зв'язок) по кожному ряду
7. Кількість пройдених метрів у аварії кожним датчиком. Під підсумковою лінією виводиться засіяна площа з відхиленнями від норми
8.правна інформація (записування поточним. значків на панелі висівки)
9. Кнопки прокрутки. На екран статистики одночасно виводиться інформація про вісім рядів. Якщо сітківка має понад вісім рядів висівання, то інформацію за ними можна отримати, використовуючи кнопки прокручування
10. Кнопка інформації. Під час натискання на кнопку виводиться інформація про версію прошивки панелі висівання
11. Кнопка «вибір» — робить вибране поле активним для запису в нього статистики
12. Кнопка «скидання» («відміна» — стирає статистику за обраним полем (доступно для користувачів із рівнем доступу «агроном» і «сервіс»)
13. Середня швидкість висівання за обраним полем
14. Пройдений шлях сітківкою на вибраному полі
15. Середня кількість висипаних зерен за обраним полем у тисячах зерен на гектар (т.з./га)
16. Початок і закінчення роботи за обраним полем
17. Загальна засіяна площа по полю
18. Площа поля засіяна з відхиленням, га

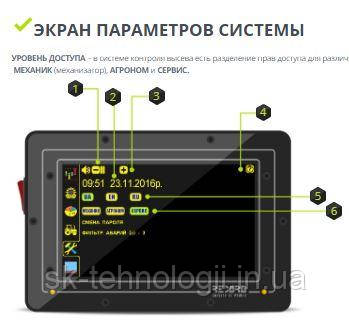

1. Кнопка зменшення гучності сповіщень;
2. Поточний час і дата;
3. Кнопка збільшення гучності сповіщень;
4.правна інформація (записування поточних значків на панелі висівання);
5. Мова системи (зеленим підсвічується обрана мова);
7. Рівень допуску (зеленим підсвічується обраний рівень);

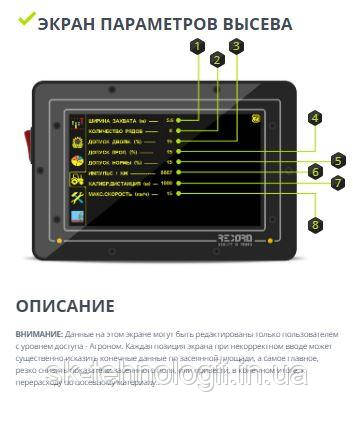

1. Ширина захоплення сітківниці
2. Кількість висівних сошників
3. Максимально допустиме відхилення (аварійне відхилення) «подвійників» у відсотках
4. Макс. допустиме відхилення (аварійне відхилення) «пропусків» у відсотках
5. Максимально допустиме відхилення (аварійне відхилення) фактичної норми висівання від контрольованої у відсотках
6. Розрахункова кількість імпульсів датчика шляху на кілометр
7. Задана відома відстань у метрах для калібрування датчика шляху
8. Макс. допустима швидкість (аварійне відхилення) у разі висівання (км/год)
